Pareizas kabeļa izvēles nozīme
Nepiemērota kabeļa uzstādīšana var izraisīt veiktspējas pasliktināšanos, signāla atteici vai atbilstības pārkāpumus. Katrs kabeļa veids ir izstrādāts ar īpašiem materiāliem un konstrukcijām, lai risinātu dažādas problēmas, piemēram, mehānisko spriegumu, ugunsdrošību vai vides iedarbību. Kabeļa izmantošana ārpus paredzētā lietojuma apdraud tīkla uzticamību.
Piemēram, iekštelpu{0}}kabeļa izmantošana āra apstākļos parasti izraisa priekšlaicīgu apvalka degradāciju un mitruma iekļūšanu, izraisot signāla zudumu un vajadzību dārgi nomainīt.
Nozares dati uzsver šo izvēļu praktisko ietekmi. Fiber Broadband Association ir atzīmējusi, ka instalēšanas kļūdas, tostarp nepareiza kabeļa specifikācija, veicina ievērojamu daļu no sākotnējās pakalpojuma aizkaves. Turklāt Starptautiskā telekomunikāciju savienība (ITU) savos ziņojumos "Digitālās attīstības mērīšana" konsekventi uzsver uzticamu infrastruktūru kā platjoslas ieviešanas stūrakmeni, kas sākas ar pareizu komponentu izvēli.

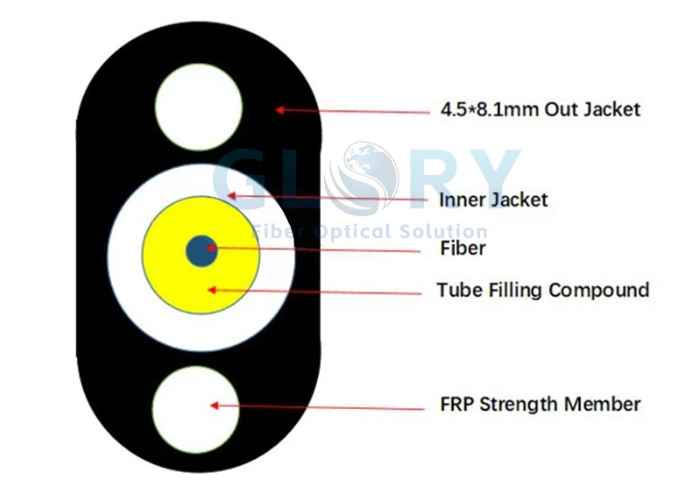

FTTH nolaižamie kabeļi: ēkas ārējās ieejas segments
FTTH nolaižamie kabeļi nodrošina pēdējo savienojumu no izplatīšanas punkta uz ielas līdz abonenta telpām. To dizains šajā īsajā, bieži vien sarežģītajā darbības laikā dod priekšroku elastībai un uzstādīšanas vienkāršībai. Galvenā īpašība ir atbilstība ITU-T G.657 standartam nejutīgai šķiedrai-, kas samazina signāla zudumu, kad kabelis tiek izvilkts šauros stūros vai caur maziem ieejas portiem.
Šiem kabeļiem parasti ir mazs diametrs, viegls dizains, un tie bieži ir iepriekš savienoti, lai vienkāršotu un paātrinātu instalēšanas procesu. Jakas materiāls parasti ir paredzēts ierobežotai iedarbībai ārpus telpām, taču tas nav līdzvērtīgs pilnam āra kabelim. Izplatīta kļūda ir FTTH nolaižamā kabeļa izmantošana gariem antenas vai ieraktiem laidumiem.
Tā kā tam trūkst speciālā āra kabeļa robustā pastiprinājuma un mitruma barjeras, šāda nepareiza izmantošana rada lielu atteices risku. Vairāku interneta pakalpojumu sniedzēju (ISP) dokumentācija liecina, ka šī prakse ir biežs novēršamu tīkla kļūdu cēlonis segmentā "pēdējais skaitītājs".

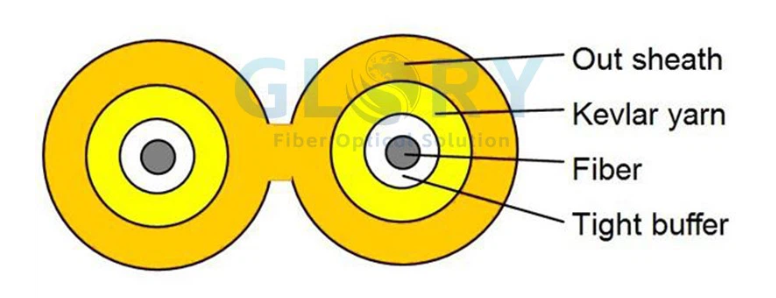

Iekštelpu kabeļi: Atbilstība un drošība iekšējiem ceļiem
Kad signāls nonāk ēkā, ugunsdrošība un atbilstība elektriskajiem noteikumiem kļūst par primārajām problēmām. Iekštelpu kabeļi tiek klasificēti pēc to uzliesmojamības un dūmu veidošanās pazīmēm, kā noteikts tādos standartos kā Nacionālā ugunsdrošības asociācija (NFPA) 70 vai Nacionālais elektroinstalācijas kodekss (NEC) Ziemeļamerikā.
Ir svarīgi divi galvenie vērtējumi:
Riser -novērtēts (OFNR)
Paredzēts vertikālai kustībai starp grīdām ne{0}}sapulces šahtās. Šie kabeļi ir izturīgi pret liesmas izplatīšanos uz augšu.
Plēnuma -novērtējums (OFNP)
Nepieciešams telpām, ko izmanto vides gaisa cirkulācijai, piemēram, virs piekaramajiem griestiem vai paaugstinātās grīdās. Tiem ir apvalks, kas rada ļoti maz dūmu un ir mazāk uzliesmojošs.
Stāvvada{0}}kabeļa izmantošana telpās ir tiešs būvniecības un ugunsdrošības noteikumu pārkāpums. Šādi pārkāpumi, ja tie tiek atklāti pārbaudes laikā, var izraisīt rīkojumu noņemt un nomainīt visus neatbilstošos kabeļus-. Papildus drošības novērtējumam iekštelpu kabeļi bieži izmanto stingru -buferētu konstrukciju, lai nodrošinātu izturību, un savienotāja (LC, SC) un pulēšanas (UPC, APC) izvēli nosaka saskarnes aprīkojums.

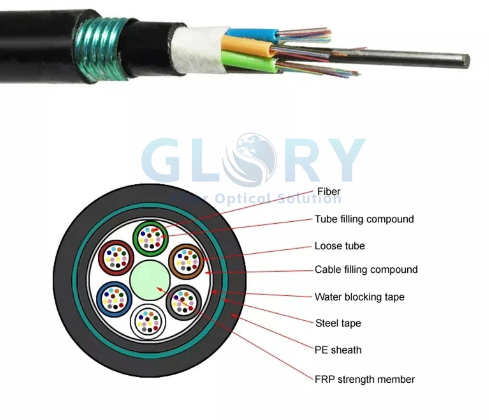

Āra kabeļi: Izstrādāts vides noturībai
Āra kabeļi ir konstruēti tā, lai tie izturētu ilgstošu pakļaušanu vides stresa faktoriem, tostarp ultravioletajam starojumam, temperatūras galējībām, mitrumam un fiziskiem bojājumiem, ko rada grauzēji vai rakšana. To konstrukcija būtiski atšķiras no iekštelpu veidiem. Šķiedras parasti atrodas brīvi ūdens-bloķētās caurulēs, un ārējais apvalks ir izgatavots no augsta-blīvuma, UV-izturīga polietilēna.
Nepieciešamais mehāniskās aizsardzības līmenis ir atkarīgs no uzstādīšanas metodes:
Tiešā apbedīšana
Šie kabeļi ir bruņoti, bieži vien ar gofrētu tērauda lenti, lai izturētu saspiešanu un grauzēju iespiešanos.
Antena
Tajos ir integrēts stiprības elements vai kurjers, lai atbalstītu kabeļa svaru laidumos starp stabiem.
Kanāls
Izstrādāts ar gludu apvalku, lai atvieglotu izvilkšanu cauri caurulēm.
Bieža kļūda ir āra kabeļa ievešana tieši ēkas iekšienē. Āra kabeļa polietilēna apvalks nav paredzēts ugunsdrošībai, un tas parasti ir aizliegts ar kodu iekštelpām. Standarta prakse ir slēgt āra kabeli noslēgtā ārējā korpusā un pāriet uz pareizi novērtētu iekštelpu kabeli iekšējam ceļam.
Praktiskā atlases metodika
Sistemātiska pieeja atlasei novērš bieži sastopamas kļūdas. Procesa pamatā var būt trīs secīgi jautājumi par kabeļa paredzēto ceļu:
Kas ir fiziskais maršruts?
Nosakiet visu ceļu: ārējā apbedīšana, gaisa, iekšējā siena, griestu telpa vai kombinācija. Segmentējiet maršrutu pēc vides.
Kādi ir dominējošie apdraudējumi?
Katram segmentam nosakiet galvenos riskus. Vai tas ir ūdens un drupināšana (aprakti), UV un spriegums (gaisa) vai uguns un dūmu izplatīšanās (iekštelpu telpā)?
Kuras kabeļa specifikācijas mazina šos apdraudējumus?
Izvēlieties kabeli, kura standarta specifikācijas ir paredzētas identificētajiem apdraudējumiem. Tas nozīmē, ka zemes segmentiem ir jānorāda apbedīšanas bruņas, gaisa -apstrādes telpām ir jānorāda papildu novērtējums, un šauriem ieejas punktiem ir jānorāda nejutīga šķiedra-.
Šī metodoloģija novirza uzmanību no produktu nosaukumiem uz veiktspējas prasībām. Tas ir universāls, neatkarīgi no tā, vai tas ir paredzēts vienkāršai mājas uzstādīšanai vai sarežģītam universitātes pilsētiņas tīklam.
Secinājums
FTTH nolaižamie, iekštelpu un āra optiskās šķiedras kabeļi nodrošina atšķirīgas,{0}}neaizvietojamas funkcijas. Nolaižamais kabelis ir optimizēts elastībai un vienkāršai ārējai ievadei. Iekštelpu kabeļus regulē ugunsdrošības kodeksi. Āra kabeļi ir veidoti, lai nodrošinātu vides un mehānisko izturību.
Veiksmīgai ieviešanai ir jāievēro katra veida dizaina mērķis.
Atkārtotās problēmas, kas saistītas ar mitruma iekļūšanu, ugunsdrošības noteikumu pārkāpumiem un mehāniskām kļūmēm, visbiežāk rodas, ja kabelis tiek izmantots ārpus paredzētā darbības jomas. Vispirms analizējot instalācijas vidi un ar to saistītos riskus, atbilstošās kabeļu specifikācijas kļūst par skaidru un loģisku rezultātu, kas veido pamatu uzticamai un prasībām atbilstošai optiskās šķiedras instalācijai.
