Ievads: ārpus specifikāciju lapas
Aizmirstiet abstraktus solījumus par ātrumu. Tiešā datu centrā kabeļi nav saistīti ar teorētisko joslas platumu; tas ir par siltuma, telpas un cilvēka roku fizisko realitāti. Vecie vienas šķiedras plāksteru auklu plaukti, krāsains, bet haotisks mežs radīja sašaurinājumus, kurus mēs nevarējām atļauties. Esmu redzējis, kā tehniķi pusstundu pavadīja, izsekojot vienu defektu šajā labirintā, kamēr atskan sistēmas trauksme. Pāreja uz strukturētu, augsta blīvuma{4}}kabeļu izmantošanu, izmantojot MTP/MPO sistēmas un moduļu paneļus, nebija tikai jauninājums; tā bija pāreja no amatniecības uz atkārtojamu, uzticamu inženieriju. Tas ir pamats, kas padara 40G, 100G un gājienu tālāk par ne tikai iespējamu, bet arī pārvaldāmu.
MTP/MPO: ne tikai savienotājs, bet arī filozofija

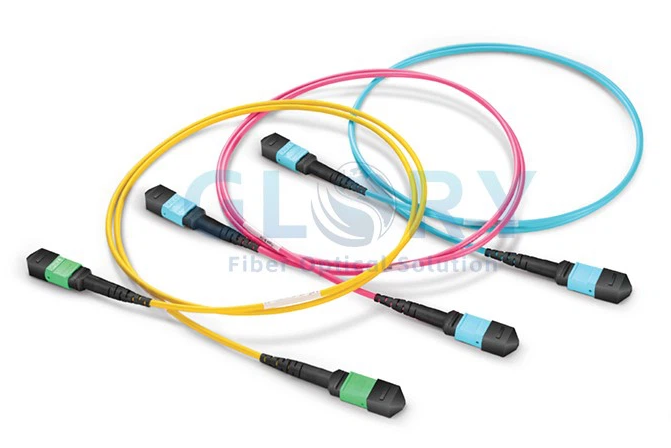

Ja MTP/MPO savienotāju sauc par "blīvu" savienotāju, tas tiek pārdots par zemu. Tā ir sistēma kontaktdakšā. 12, 16 vai 24 šķiedru turēšana korpusā, kas nav daudz lielāks par standarta SC, ir būtiska dizaina maiņa. Atšķirībai ir nozīme: MPO ir vispārējs standarts (Multi{6}}fiber Push-On), savukārt MTP ir īpaša, izcila US Conec ieviešana, kas pazīstama ar savu precizitāti un izturību,{8}}detaļa, kas kļūst ļoti svarīga tūkstošiem pārošanās ciklu laikā.
Reālā{0}}pasaules priekšrocība ir ne tikai blīvums; tā ir paredzamība. Izvietojot 100 G-SR4, kam nepieciešamas 8 šķiedras, jums vairs nav jāapstrādā, jāmarķē un jāmaršrutē četri atsevišķi LC duplekso pāri. Jūs rīkojaties ar vienu objektu. Izvēršanas laikā plkst. 3:00, kad kofeīns beidzas, kļūdu iespējamības samazināšanās ir jūtama. Rūpnīcas{12}}maģistrālie kabeļi, kuros tiek izmantoti šie savienotāji, tiek piegādāti ar pārbaudītiem, pulētiem galiem. Es atceros projektu, kurā mēs vadījām 144 šķiedras starp stāviem, izmantojot divpadsmit 12{18}}šķiedru MTP stumbrus. Pēcpusdienā tika pabeigts tas, kas diviem inženieriem būtu bijis darba pārtraukšanas nedēļa. Ietaupītais laiks nebija tikai darbs; tas bija par ienākumus nesošu iekārtu ātrāku iegūšanu tiešsaistē.
Plāksteri paneļi: kur sistēma nopelna savu noturību

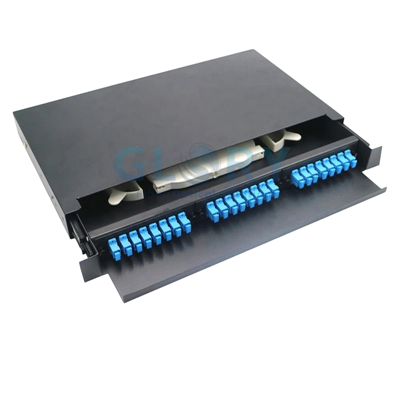

Plākstera panelis bieži tiek uzskatīts par pasīvu metāla gabalu. Praksē tā ir jūsu fiziskā slāņa centrālā nervu sistēma. Atšķirība starp standarta LC paneli un augsta -blīvuma moduļu paneli ir atšķirība starp statisku grāmatu plauktu un bibliotēku ar bīdāmām kāpnēm. Pēdējais ir paredzēts aktīvai, pastāvīgai lietošanai.
Kritiskā sastāvdaļa ir kasete vai modulis. Šis ir tulks starp augsta-blīvuma mugurkaulu un aprīkojuma pasauli. Piemēram, viena kasete ņem vienu 12-šķiedru MTP no aizmugures un piedāvā 6 dupleksos LC portus priekšpusē. Izvēle šeit ir stratēģiska. Fiksēts-savienojuma panelis ļauj jums pielāgoties. Tādu pārdevēju kā Panduit vai Corning modulāra sistēma ļauj jums pielāgoties. Vai ir jāmaina no LC uz SC, lai iegūtu mantoto krātuves masīvu? Nomainiet kaseti. Vai vēlaties jaunināt uz 24{15}}šķiedru mugurkaulu nākotnes 400 G? Rāmis paliek; jūs maināt iekšējos elementus. Es esmu pieredzējis šīs pieejas izmaksu ietaupījumu pakāpeniskas jaunināšanas laikā, kad esošie paneļu rāmji izturēja trīs tehnoloģiju atsvaidzināšanas paaudzes.
Polaritāte: klusā uzstādītāja slazds
Polaritāte ir visbiežāk pārprastais un kļūdainais MPO izvietošanas aspekts. Koncepcija ir vienkārša: gaismai ir jāpārraida no Tx porta vienā galā uz Rx portu otrā galā. Ar 12 identiskām šķiedrām vienā savienotājā, lai to panāktu, ir nepieciešama apzināta krustošanas shēma, ko TIA-568 definē kā A, B un C metodi.
Teorija ir tīra; prakse ir vieta, kur notiek neveiksmes. Slazds ir nekonsekvence. Varat iegādāties B metodes maģistrāles kabeļus, taču nejauši uzstādiet A tipa kasetes. Saite būs mirusi, un vaina ir acīm neredzama. Reiz es pavadīju nomāktu dienu, meklējot jaunu 40G saiti, lai konstatētu, ka kasetē ir pagriezta polaritāte, jo uzstādītājs nepārbaudīja uz korpusa apzīmogoto tipu.
No lauka B metode ir kļuvusi par de facto standartu tās vienkāršības dēļ: "apvēršana" tiek veikta vienreiz, maģistrāles kabeļa iekšpusē. Plākstera vadi vienmēr ir taisni-. Šī konsekvence samazina kognitīvo slodzi. Noteikums ir absolūts: pirms kaut ko pievienojat, pārbaudiet metodi uz maģistrāles kabeļa etiķetes, kasetes un dizaina dokumenta. Jūsu gaismas mērītājs jums pateiks paldies.
Integrācija: skats no plaukta
Izstaigāsim reālu izvietošanas secību, kā tas patiesībā notiek. Jūs pievienojat jaunu augšējo-statīva slēdžu-rindu ar galveno apkopošanas paneli 30 metru attālumā.
Vispirms abās vietās instalējiet augsta{0}}blīvuma paneļu rāmjus. Pēc tam jūs velciet iepriekš-nobeigtos MTP maģistrāles kabeļus-. Tie ir biezi, izturīgi kabeļi ar aizsargājošām vilkšanas cilpām. Jūs izvadāt tos caur augšējo paliktni vai zem-grīdas vadu, savienojot paneļa A aizmuguri ar paneļa B aizmuguri. Tas ir jūsu pastāvīgais, aizsargātais mugurkauls. Uz vietas nav kodolsintēzes savienotāju.
Pēc tam aizpildiet paneļus ar kasetēm, kas atbilst jūsu izvēlētajai polaritātei. Jūs dzirdat spēcīgu klikšķi, kad MTP savienotājs pievienojas kasetei aizmugurē. Priekšpusē tagad ir tīrs, marķēts LC portu klāsts. Visbeidzot, lai savienotu šos priekšējos portus ar konkrētajiem slēdža vai servera pieslēgvietām, izmantojiet īsus, krāsu-kodētus LC duplekso ielāpu vadus. Visa saite tagad ir pieejama.
Darbības ieguvumi ir dziļi. Problēmu novēršana ir izolēta: ja saite neizdodas, vispirms nomainiet īso, pieejamo priekšējo -gala plākstera vadu. Mērogošana ir loģiska: jauna slēdža pievienošana nozīmē vairāk portu izmantošanu esošajā kasetē vai jaunas kasetes iebīdīšanu. Kabeļu pārvaldība ir raksturīga, nevis pēcpārdomāta. Gaisa plūsma, kas bieži vien ir pārdomāta kabeļu savienošanā, ievērojami uzlabojas, jo aizmugurē ir kārtīgi izvilkti biezie, pastāvīgie stumbri, un priekšpusē tiek izmantoti tikai nepieciešamie īsie džemperi.
Īstenošana: Nodarbības no lauka
Plānošana uz papīra ir viena lieta; instalēšana pārpildītā, trokšņainā datu centrā ir cita lieta. Lūk, gadu izvietošana ir kļuvusi par neapspriežamu-
Dizains ar atslābumu, ne tikai telpu
Atstājiet 70% aizpildījumu paneļos, bet arī izveidojiet nepārprotamas vaļīgas cilpas maģistrālajiem kabeļiem. Apkalpošanas cilpa, kas ir kārtīgi satīta un nostiprināta vertikālajā pārvaldniekā, ir apdrošināšana pret turpmākām plauktu pārvietošanām vai nejaušām vilkšanām.
Polaritāte kā reliģija
Dokumentējiet izvēlēto metodi (atkal ieteicams B) Run Book. Pēc tam, izmantojot pastāvīgu marķieri, fiziski marķējiet katru maģistrāles kabeļa galu un kasešu paliktni ar "B metodi". Vizuālā dublēšana novērš kļūdas.
Liekuma rādiuss ir likums, nevis vadlīnija
Asus līkumus izraisa "makro{0}}lieces" zudumi. Esmu pārbaudījis saites, kas bija garām, bet atradās malā, jo bagāžnieks bija pārāk cieši saspiests ap stūri. Izmantojiet vienmērīgus-rādiusa pārvaldniekus visur.
Etiķete nākamajai personai, nevis jums
Ievērojiet TIA-606-C. Krīzes laikā pulksten 2:00 jūsu etiķetēm ir jābūt skaidrām. Iekļaujiet avota statīvu, galamērķa statīvu un ķēdes ID. Vienkārša drukāta etiķete ir labāka par ar roku rakstītu lenti.
Putekļu vāciņi paliek ieslēgti līdz savienojuma izveidei
Neizmantotā MTP uzgaļa iekšpuse ir putekļu un pūku magnēts. Savā instrumentu komplektā glabāju pudeli ar saspiestu gaisu un kastīti ar tīrīšanas kociņiem. Katrs savienotājs tiek pārbaudīts ar kabatas tēmekli pirms savienošanas-nav izņēmumu.
Pārbaudi visu, neuzņemies neko
Sākotnējā pārbaude ar optisko zudumu pārbaudes komplektu (OLTS) ir obligāta pēc{0}}instalēšanas. Bet arī pārbaudiet pēc jebkādas pārkonfigurācijas. Visizplatītākā problēma pēc-izmaiņas nav sabojāšanās, bet gan netīrs savienotājs, kas rodas apstrādes dēļ. Dokumentējiet zaudējumu vērtības; tie ir jūsu bāzes līnija turpmākai diagnostikai.
Šī pieeja kabeļiem pārvērš to no nepieciešamajām izmaksām par stratēģisku aktīvu. Tā ir sistēma, kas atzīst fizikas ierobežojumus, cilvēku operatoru kļūdainību un pārmaiņu neizbēgamību. Mērķis ir ne tikai savienot punktu A ar punktu B šodien, bet arī izveidot fizisku slāni, kas paliek skaidrs, pielāgojams un uzticams nākamajam inženierim, kurš atver plaukta durvis.
