Ievads
FTTH (Fiber-to-to-Home) tīkla izvietošanā lielākās galvassāpes bieži vien nav pati tehnoloģija,-tā ir nebeidzamā fizisko vidi daudzveidība. Vienai šķiedrai, kas virzās no padeves kabeļa uz abonenta māju, ir jāiziet cauri neskaitāmiem "piezemēšanās punktiem": senatnīgai sienai jaunbūvē, izturētam komunālajam stabam vecā apkaimē vai gaisa dzīslai gar lauku ceļu.
Katrs nosēšanās punkts ir miniatūrs kaujas lauks. Dažādas vides, dažādi izaicinājumi.

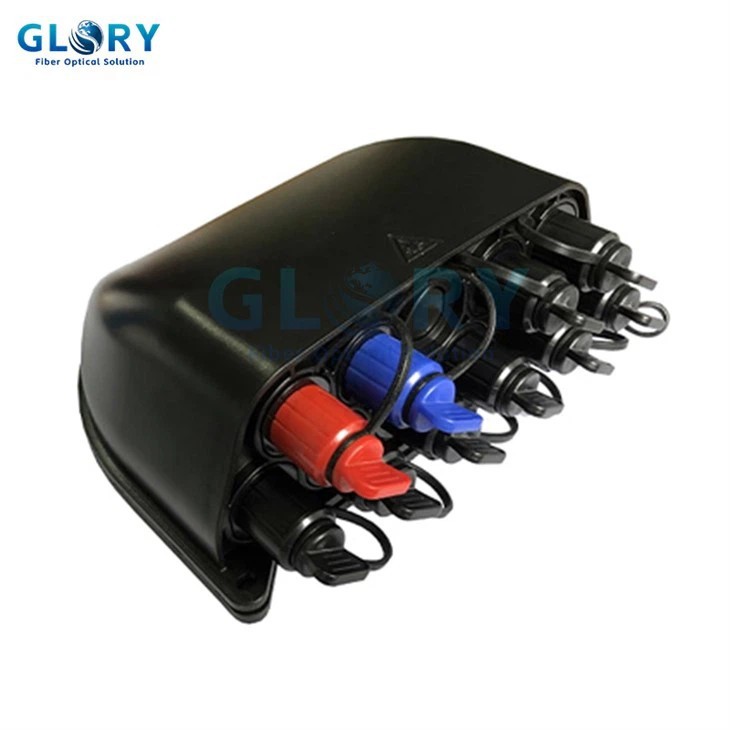

Patiesi lieliskai iepriekš-savienotai spaiļu kārbai ir jāpiemīt "Transformatora" pielāgošanās spējai. Tam ir jānostiprina stabils balsts jebkurā sarežģītā vidē, nodrošinot uzticamu patvērumu šķiedru signāliem. Šodien ņemsim GLORY GL-FTB-10E iepriekš savienoto termināļa kārbu kā piemēru un redzēsim, kā tas iekaro katru FTTH kaujas lauku — no sienām līdz stabiem.
1. nodaļa: vides izaicinājums-Uguns izmēģinājums āra mezgliem
FTTH tīklā šķiedru sadales mezgli parasti tiek izvietoti trīs klasiskās vidēs:
1. Ēkas ārsienas
Šis ir visizplatītākais scenārijs. Termināla kārba ir tieši pakļauta saules gaismai, izturot pastāvīgu UV starojuma, vēja, lietus un temperatūras svārstību ietekmi. Sienas materiāls var būt betons, ķieģelis vai koks, kam nepieciešamas elastīgas montāžas metodes.
2. Komunālie stabi / Lampu stabi
Vecākos pilsētu rajonos vai lauku reģionos komunālo pakalpojumu stabi ir dabisks "tramplīns" šķiedrai-uz--mājai. Spaiļu kārbai jābūt droši piestiprinātai pie cilindriskas virsmas, izturot vēja vibrāciju, lietu un sniegu, netraucējot citām staba iekārtām.
3. Gaisa virzieni
Šķērsojot ceļus, upes vai vietas, kur nevar uzstādīt stabus, spaiļu kārbai ir jākarājas no gaisa kurjera vada. Tas prasa vieglu svaru, izcilu vēja pretestību un izturīgu ūdensnecaurlaidīgu blīvējumu.
Neatkarīgi no atrašanās vietas katram mezglam ir jāsaskaras ar četriem kopīgiem ienaidniekiem:
• Ūdens un mitrums:Lietus vai kondensāta iesūkšanās tieši izraisa signāla vājināšanos.
• UV starojums:Ilgstoša saules iedarbība izraisa materiālu novecošanos, krītu un plaisāšanu.
• Ekstrēmas temperatūras:Materiāliem jāpaliek stabiliem no -40 grādu stindzinoša aukstuma līdz +85 grādiem dedzinošam karstumam.
• Fiziskā ietekme:Nejauši triecieni, vibrācija un pat vandālisms.
2. nodaļa: dizaina atbilde-Satikšanās "Visas izmaiņas" ar "Viena konstante"
GL{0}}FTB-10E dizaina filozofija ir vienkārša: viens produkts, kas piemērots visiem scenārijiem. Tās galvenās funkcijas ir izstrādātas tieši tā, lai pārvarētu iepriekš minētās problēmas.
1. funkcija: IP65 vērtējums-“Neieņemams cietoksnis” pret ūdeni un putekļiem
Neatkarīgi no tā, kur tas ir uzstādīts, hidroizolācija un putekļu izolācija ir galvenā prioritāte. GL-FTB-10E sasniedz IP65 aizsardzības pakāpi, kas nozīmē:
• Pilnīgi putekļu necaurlaidīgs:Korpusā nevar iekļūt putekļi, nodrošinot šķiedru savienotāja gala virsmu tīrību.
• Aizsargāts pret ūdens strūklām:Tas var izturēt ūdens strūklu no jebkura virziena, bezbailīgi pret stipru lietu.
Neatkarīgi no tā, vai dienvidos ir mitra lietus sezona, vai putekļaini ziemeļu vēji, IP65 vērtējums nodrošina stabilu, aizsargājošu "mikroklimatu" iekšējām šķiedrām.
2. funkcija: plašs temperatūras diapazons-vis-no ārkārtēja aukstuma līdz dedzinošam karstumam
Produkts ir sertificēts plašam temperatūras diapazonam no -40 grādiem līdz +85 grādiem. Tas nozīmē:
• Bargajās ziemās Mohē, Ķīnā,kad temperatūra pazeminās līdz -40 grādiem, korpusa materiāls paliek izturīgs, neplaisās un blīves paliek elastīgas.
• Svelmīgajās Turpanas vasarās,kad zemes temperatūra pārsniedz +70 grādu, iekšējie komponenti joprojām darbojas stabili un signāla pārraide netiek ietekmēta.
3. funkcija: augstas-izturības materiāls-“cietās bruņas” pret triecieniem
Izgatavots no PC+ABS inženierijas plastmasas sakausējuma, tas apvieno polikarbonāta augsto triecienizturību ar ABS apstrādes stabilitāti. Šis materiāls tiek plaši izmantots automobiļu detaļās, aizsargaprīkojumā un citur, efektīvi izturot nejaušus triecienus un vandālismu.
4. funkcija: kompakts izmērs-“Labākais partneris” ierobežotām vietām
Tā izmēri ir tikai 179 × 171 × 66 mm, tāpēc tas ir mazāks nekā grāmata cietajos vākos. Tas nozīmē:
•Šaurās ēkas stāvvadu skapjos to var viegli{0}}montēt pie sienas.
•Uz pārpildītiem komunālo pakalpojumu stabiem tas var atrast vietu.
•Uz gaisa vadiem tā vieglā konstrukcija (ar montāžas piederumiem) nepārslogo kabeli.
3. nodaļa: reāli-pasaules scenāriji-trīs vides, viena atbilde
1. scenārijs: jauna izstrādes ārējā siena
Jaunā{0}}augststāvu dzīvojamo māju kompleksā operatoram ir jāizvieto šķiedru sadales mezgli uz katras ēkas ārsienas, parasti 2. stāvā.
• Izaicinājums:Siena ir gluda, bet ir vērsta pret tiešu saules staru, un tai ir nepieciešama ilgstoša -UV izturība. Nākotnes abonentu skaits var pieaugt, tāpēc ir jārezervē paplašināšanas jauda.
• Izvietošana:Uzstādītājs izmanto 4 paplašināšanas skrūves, lai stingri nostiprinātu GL-FTB-10E pie sienas. Tā melnais PC+ABS korpuss pēc savas būtības nodrošina izcilu UV izturību, neprasot papildu saulessargu.
• Vērtība:Ar 10 savienotajiem SC pieslēgvietām var tieši savienot-abonenta kabeļus, -plug and play, nav nepieciešama savienošana. Iebūvētais -dalītāja slots (atbalsta dažādus veidus, piemēram, 1x2+1x8) rezervē pietiekami daudz vietas turpmākai abonentu paplašināšanai.
2. scenārijs: Old Neighborhood Utility Pole
Vecā apkaimē, kur pazemes kanālu izbūve nav iespējama, operatoram ir jāizmanto esošie inženierkomunikāciju stabi, lai izvietotu šķiedru tīklu.
• Izaicinājums:Stabs ir cilindrisks, ar raupju virsmu un pakļauts vēja vibrācijām. Vieta uz staba ir ierobežota, un ir jāievēro drošs attālums no elektropārvades līnijām.
• Izvietošana:Izmantojot īpašu staba{0}}montāžas kronšteinu un nerūsējošā tērauda siksnas, spaiļu kārba ir droši piestiprināta pie staba. Tas ir uzstādīts ar pieslēgvietām uz leju, lai novērstu lietus ūdens uzkrāšanos pie savienojumiem.
• Vērtība:Iepriekš-savienotais dizains nozīmē, ka uzstādītājam nav jānes kausēšanas savienotājs pa kāpnēm. Viņi vienkārši pievieno iepriekš-nolaižamo kabeli, lai aktivizētu abonentu, ievērojami uzlabojot antenas drošību.
3. scenārijs: Rural Aerial Strand
Lauku apvidū, kur jāšķērso neliela straume, uz gaisa stieņa ir jānovieto sadales punkts, lai apkalpotu dažas mājas pretējā krastā.
• Izaicinājums:Spaiļu kārbai ir jākarājas no dzīslas, izturot savu svaru, vēja vibrāciju un iespējamās ledus/sniega slodzes. Piekļuve apkopei ir sarežģīta atrašanās vietās no gaisa, kas prasa augstu uzticamību.
• Izvietošana:Izmantojot antenas montāžas komplektu, spaiļu kārba tiek piekārta zem stieņa. Tiek rūpēts, lai kaste būtu līdzsvarota, neļaujot iekšējām šķiedrām saliekties ārpus to minimālā rādiusa.
• Vērtība:IP65 vērtējums nodrošina, ka iekšpuse paliek sausa mitrā, lietainā vidē upes tuvumā. Zemais ievietošanas zudums (mazāks vai vienāds ar 0,2 dB) garantē, ka pat pēc liela-attāluma pārraides signāla kvalitāte atbilst abonenta prasībām.
4. nodaļa: Secinājums-Dzimts katram "piezemēšanās punktam"
Sākot ar spīdīgiem jaunbūvēm un beidzot ar novecojušiem veciem rajoniem un līdz klusiem lauku upju krastiem, šķiedras "piezemēšanās punkti" ir atšķirīgi. Tomēr GL-FTB-10E sniedz vienu atbildi ar vienu produktu.
Tā IP65 aizsardzība, plašais temperatūras diapazons, izturīgs materiāls, kompaktais izmērs un elastīgās montāžas iespējas kopā veido "universālu rīku komplektu", lai iekarotu visu veidu sarežģītās vides. Tīkla plānotājiem un izvietošanas inženieriem,tas nozīmē:
• Vienkāršota atlase:Viens produkts aptver vairākus scenārijus, samazinot iepirkumu un krājumu sarežģītību.
• Paātrināta izvietošana:Iepriekš savienotais dizains samazina darbu-uz vietas, un elastīga montāža pielāgojas jebkurai videi.
• Ilgtermiņa{0}}uzticamība:Augstas -pakāpes aizsardzība un plaša temperatūras tolerance nodrošina mezgla stabilu darbību gadiem vai pat gadu desmitiem.
FTTH ceļojumā katrs mezgls ir pelnījis saudzīgu attieksmi. Un GL-FTB-10E ir uzticams partneris, kas dzimis, lai iekarotu šo "tūkstoš seju kaujas lauku".
