Parunāsim par to, kas liek šķiedru tīklam faktiski izveidot savienojumu. Optiskās šķiedras savienotāji ir kritiskā saskarne starp jūsu kabeli un aprīkojumu. Viņu darbs ir vienkāršs, bet būtisks: izlīdziniet vienas šķiedras mikroskopisko stikla serdi ar otru, lai gaismas signāli varētu iziet cauri ar minimālu zudumu vai atspīdumu.
Ja tas tiek izdarīts nepareizi, tas nozīmē lēnu datu pārraidi, signālu samazināšanos un neapmierinātus lietotājus. Izpratne par galvenajām daļām-piemēram, uzgali, kas notur šķiedru, un galvenajiem terminiem, piemēram, ievietošanas zudums (signāla vājināšanās savienojumā)-ir pirmais solis, lai izvēlētos pareizo daļu ātram un stabilam tīklam.
Kāpēc standartiem ir nozīme
Savienotājiem ir jādarbojas kopā neatkarīgi no to ražotāja. Šeit tiek ieviesti standarti. Ziemeļamerikā TIA/EIA-604 standarts (bieži saukts par FOCIS) nosaka fizisko informāciju izplatītākajiem veidiem, piemēram, LC un SC. Visā pasaulē IEC 61754 sērija veic to pašu darbu. Šie dokumenti nosaka visu: precīzus izmērus, to, kā savienotājs tiek bloķēts portā un kā tam ir jādarbojas. Piemēram, viņi nosaka skaidrus apstiprinājuma/neveiksmes ierobežojumus. Tipiska viena režīma savienotāja ievietošanas zudumam jābūt mazākam par 0,2 dB, un, ja tas ir APC tips, atgriešanas zudumam ir jābūt lielākam par 50 dB. Šī standartizācija ir iemesls, kāpēc jūs parasti varat pievienot viena zīmola plākstera vadu cita zīmola raiduztvērējam un gaidīt, ka tas darbosies.
Savienotāja sirds: uzgalis un polish
Uzgalis ir precīzi{0}}konstruētais savienotāja centrs. Tā materiāls un šķiedras gala virsmas pulēšana nosaka veiktspēju.
Apvalku materiāli
Visizplatītākais materiāls ir keramika (cirkonija oksīds). Tas ir neticami ciets, stabils un nodrošina lielisku virsmu pulēšanai. Īpaši izturīgā vidē-domājiet par rūpnīcas automatizāciju vai izmantošanu militārā jomā-var atrast metāla uzgaļus, piemēram, fosforbronzu, kas var būt vairāk pakļauta fiziskai vardarbībai.
Uzmavu izmēri
Ir divi galvenie izmēri. Klasiskais 2,5 mm diametrs tiek izmantots SC, ST un FC savienotājos. Mazāks 1,25 mm izmērs tiek izmantots LC un MU savienotājos, nodrošinot lielāku portu blīvumu.
Poļu veidi
Tas attiecas uz šķiedras gala formu un apdari. Tas kontrolē, kā gaisma iziet un, galvenais, cik daudz atstaro atpakaļ.
PC (fiziskais kontakts)
Šķiedras galam ir neliela sfēriska līkne pamata kontaktam.
UPC (ultra fiziskais kontakts)
Izsmalcinātāka, paplašināta pulēšana, kas rada labāku virsmas apdari nekā PC. Tas rada atstarojumu muguras lejasdaļā (parasti aptuveni -50 dB) un ir standarts lielākajai daļai mūsdienu datu un telekomunikāciju saišu.
APC (leņķiskais fiziskais kontakts)
Šeit gala virsma ir pulēta 8 grādu leņķī. Šis dizains atspoguļo jebkādu izkliedētu gaismu no šķiedras kodola, nevis atpakaļ uz leju. APC savienotāji nodrošina vislabāko atdeves zudumu (mazāks vai vienāds ar -65 dB).APC savienotāji ir jāizmanto jebkurā sistēmā, kas ir jutīga pret atstarojumiem, piemēram, Fiber-to-(FTTH) tīkliem, kas izmanto GPON vai jebkuru optisko šķiedru sistēmu, kas pārraida RF video signālus televīzijas pakalpojumam. Pulēšanas līdzekļu sajaukšana šeit ir izplatīta instalēšanas kļūda, kas izraisa lielus traucējumus.
Savienotāju veidi: pareizā rīka izvēle
Katrs izplatītākais savienotāja veids tika izstrādāts, ņemot vērā noteiktus lietojumus. Lūk, kā tie sadalās praksē:
LC savienotājs
Kas tas ir:Neliels-formas-faktora savienotājs ar 1,25 mm keramikas uzgali. Tam tiek izmantots pazīstams push{4}}uzvilkšanas mehānisms, kas līdzīgs RJ-45 Ethernet spraudnim, bet mazāks.
Kur to izmantot: Šis ir liela-blīvuma lietojumprogrammu karalis. Es tos norādīju praktiski visiem jaunajiem datu centru skapjiem un tīkla slēdžu paneļiem. 1U panelī var ievietot 72 LC pieslēgvietas, salīdzinot ar tikai 36 SC pieslēgvietām-, tādējādi ietaupot vietu. Tie ir arī dominējošā saskarne mūsdienu SFP, SFP+ un QSFP raiduztvērējos.
SC savienotājs
Kas tas ir:Savienotājs ar 2,5 mm keramisku uzgali un vienkāršu, -uztveramu fiksatoru (piespiediet, lai ievietotu, pavelciet cilni, lai atbrīvotu). Tas ir izturīgs un vienkāršs.
Kur to izmantot:Tas ir telekomunikāciju darba zirgs. Jūs to atradīsit visur mobilo sakaru operatoru centrālajos birojos, šķiedru sadales paneļos biroju ēkās un kā standarta termināļa savienotāju dzīvojamo māju FTTH instalācijām. Tā vienkāršība padara to uzticamu gan tehniķiem, gan gala{2}}lietotājiem.
ST savienotājs
Kas tas ir: Savienotājs ar 2,5 mm uzgali, kas izmanto bajonetes{1}}stila fiksatoru (spiediet un pagrieziet). Tam ir atsperi-noslodzes uzgalis, lai uzturētu fizisku kontaktu.
Kur to izmantot:Galvenokārt vecāku uzņēmumu tīklos, drošības kameru sistēmās un ēku mugurkaulos, kas izmanto daudzmodu šķiedru. Lai gan tas ir izturīgs, tā konstrukcija{1}}pieslēdzams/atvienojams lēnāk nekā LC vai SC, un tas piedāvā mazāku portu blīvumu. Es ar to galvenokārt saskaros, uzturot mantoto infrastruktūru.
FC savienotājs

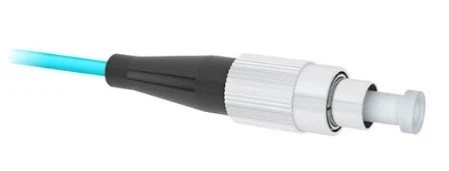

Kas tas ir:Savienojums, kurā tiek izmantots 2,5 mm uzgalis (bieži vien augstas kvalitātes{1}}keramikas) un vītņota skrūve-uz savienojuma uzgriežņa. Tas nodrošina ļoti drošu, vibrāciju-izturīgu savienojumu.
Kur to izmantot:Tā augstākā mehāniskā stabilitāte padara to par vēlamo testēšanas un mērīšanas iekārtu izvēli. Es neizmantošu neko citu, lai savienotu savu optisko laika{1}}domēna reflektometru (OTDR) vai gaismas avotu. Tas ir atrodams arī augstas-vibrācijas vidēs un dažās vecākās telekomunikāciju pārraides iekārtās.
MTP/MPO savienotājs
Kas tas ir: Šis ir vairāku{0}}šķiedru savienotājs. Taisnstūrveida plastmasas uzgalis parasti satur 12 vai 24 šķiedras vienā nospiedumā. Vadošās tapas un caurumi abās pusēs nodrošina precīzu izlīdzināšanu starp savienotajiem pāriem.
Kur to izmantot: Būtiski ātrdarbīgai{0}}paralēlai optikai datu centros. Viens MTP kabelis var atbalstīt 40G, 100G, 400G un vairāk, vienlaikus savienojot vairākas šķiedras. Tas ievērojami samazina kabeļu lielumu un instalēšanas laiku mugurkaula{6}}tīklu arhitektūrām. Iepriekš-pārtrauktas MTP instalācijas mūsdienās ir vienīgais praktiskais veids, kā savienot lielu datu centru.
Retāk izplatīti savienotāju veidi
Citi veidi pilda nišas lomas. TheMU ir miniatūra SC, ko izmanto ļoti šaurās japāņu iekārtās. TheE2000ietver aizsargatsperu-noslogotu aizvaru lāzera drošībai.SMA ir īpaši{0}}izturīgs, pilnībā-metāla savienotājs skarbai rūpnieciskai/militārai lietošanai. Mantotie veidi, piemēramESCONunFDDIlielā mērā ir novecojuši.
Kā izvēlēties: praktisks ietvars
Aizmirstiet iegaumēt specifikācijas. Uzdodiet šos jautājumus:
Kāds ir signāls un veiktspēja?
Tas nosaka pulēšanu. Standarta datu saitēm UPC ir piemērots. Jebkuram RF pārklājumam (piemēram, kabeļtelevīzijai) vai pasīvajiem optiskajiem tīkliem (PON) jūsobligātiizmantot APC. Nepareiza pulēšana sabojās veiktspēju.
Cik daudz ir fiziskās vietas?
Pārpildītā tīkla slēdzī vai ielāpu panelī LC ir noklusējuma blīvuma izvēle. Lāpīšanai elektroinstalācijas skapī SC ir lieliski izmantojams. Lai savienotu serveru rindas ar augšējiem-statīva slēdžiem-, iepriekš pabeigti MTP vadi ir spēle-, kas ļauj ietaupīt vietu un darbu.
Kāda ir darbības vide?
Tīrs datu centrs? Standarta savienotāji ir labi. Rūpnīcas grīda ar putekļiem un vibrācijām? Apsveriet izturīgās versijas ar slēģiem (E2000) vai vītņotiem savienojumiem (FC). Lai veiktu vienreizēju-remontu uz vietas, iepriekš noslīpēts, mehānisks savienotājs-ir daudz praktiskāks nekā pilnīgas epoksīda/pulēšanas savienojuma mēģinājums.
Instalēšana un testēšana: nav{0}}apspriežami
Perfektu savienotāju var sabojāt slikta apstrāde. Pareiza procedūra ir viss.
Izbeigšana
Neatkarīgi no tā, vai tiek izmantots epoksīds{0}}un-pulējums vai ātrās šķelšanas instruments, šķiedras gala virsmai jābūt nevainojami (0,5 grādu leņķī) un bez defektiem. Piesārņojums ir ienaidnieks.
Testēšana
Neizlaidiet šīs divas darbības.
Ievietošanas zuduma pārbaudeIzmantojiet gaismas avotu un jaudas mērītāju (LSPM), lai izmērītu savienotā savienojuma faktiskos zudumus. Viena -režīma saitei parasti ir pieņemams jebkas, kas ir mazāks par 0,3 dB. OTDR var arī parādīt zudumus katrā savienojumā un noteikt bojājumus.
Sejas pārbaudes beigas-: Šis ir vissvarīgākais un visvairāk izlaistais solis. Izmantojiet īpašu šķiedru pārbaudes mikroskopu (atbilstoši IEC 61300-3-35), lai apskatītu uzgali. Jūs meklējat skrāpējumus, bedrītes, plaisas vai - visbiežāk - putekļus. Viens putekļu plankums, kas atrodas uz kodola, var izkliedēt gaismu un radīt ievērojamus zaudējumus. Es personīgi esmu pavadījis stundas, lai novērstu traucējumprogrammu ar periodisku saiti, lai atrastu niecīgu piesārņotāju, kas ir redzams zem darbības jomas. Katru reizi pirms savienošanas notīriet katru savienotāju.
Nākotne
Savienotāju evolūcija koncentrējas uz pašreizējo sāpju punktu risināšanu: patlielāks blīvumslai atbalstītu 800G/1.6T saskarnes,vieglāka uzstādīšana ar mazākiem fiksācijas spēkiem un mazāk{0}}rīku dizainiem, kā arī pirmsākumieminteliģence, ar savienotājiem, kas potenciāli iestrādā sensorus, lai uzraudzītu temperatūru, zudumus vai savienojuma statusu reāllaikā. Mērķis paliek nemainīgs: pārvietojiet vairāk gaismas, uzticamāk, mazākā telpā.
