Ievads
Kad runa ir par liela{0}}blīvuma datu centra izveidi, kabeļi ir tā nervu sistēma. Pareiza darbība, izmantojot optiskās šķiedras savienotājus, piemēram, MTP un MPO, nav tikai tehniska detaļa{2}}tas nodrošina ātru un uzticamu datu plūsmu.
Esmu redzējis, ka pārāk daudzi projekti ir saskārušies, jo tiek ignorēti izvietošanas un uzturēšanas pamati. Šajā ceļvedī ir sniegta informācija par būtiskāko{1}}paraugpraksiMTP/MPO sistēmas, apvienojot oficiālās vadlīnijas ar reālām{0}}pasaules mācībām, lai palīdzētu jums izvairīties no bieži sastopamām kļūmēm.
Izpildiet pareizās uzstādīšanas procedūras
Ceļš uz uzticamu saiti sākas brīdī, kad izsaiņojat savienotāju. Vissvarīgākais solis ir tīrība. Piesārņojumi, piemēram, putekļi vai eļļa uz uzgaļa gala,{2}}ir galvenais signāla zuduma cēlonis.
Es vienmēr uzstāju, ka katram savienojumam jāizmanto apstiprināti, -neplūksnoši tīrīšanas līdzekļi-, piemēram, klikšķu-stila tīrīšanas līdzekļi vai ruļļveida-lentes-. Šo praksi savos iepirkuma ceļvežos īpaši uzsver tādi ražotāji kā US Conec. Nekad neuzņemieties, ka savienotājs ir tīrs no rūpnīcas.

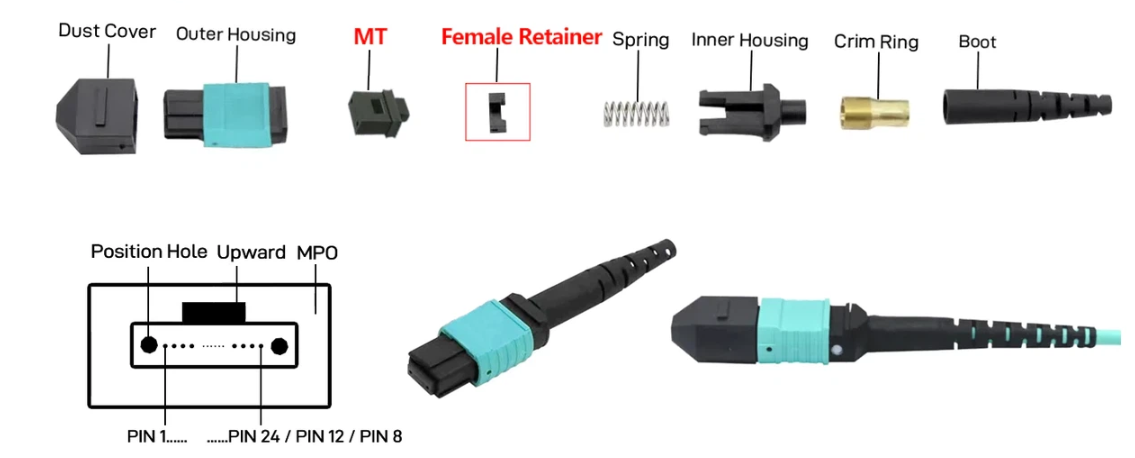

Apstrāde ir nākamā. Vienmēr satveriet izturīgo savienotāja korpusu, nekad nevelciet aiz paša kabeļa. Savienojot, rūpīgi izlīdziniet savienotājus un spiediet taisni iekšā ar stingru, vienmērīgu spiedienu, līdz dzirdat un jūtat skaidru klikšķi. Piespiežot to vai pagriežot, var sabojāt precīzās izlīdzināšanas tapas iekšpusē. Izplatīta kļūda, ko esmu redzējis, ir, ka tehniķi steidzas veikt šo darbību, izraisot saliektas vadošās tapas, kas sabojā visu savienotāju. Tūlīt pēc atvienošanas aizsargājiet gala virsmu{5}} ar putekļu vāciņu. Tas ir vienkāršs ieradums, kas vēlāk novērš neskaitāmas problēmas.
Pareizi iestatiet polaritāti
Polaritātes kļūdas var novest tīklu uz ceļiem, un tās ir satraucoši izplatītas. Mērķis ir nodrošināt nepārtrauktu gaismas ceļu no raidītāja līdz uztvērējam. Trīs galvenās metodes-A, B un C-nosaka, kā šķiedras tiek kartētas saitē. Piemēram, B metodei, ko bieži izmanto taisniem{5}}savienojumiem, ir nepieciešams noteikta veida plākstera vads, kura vienā galā šķiedru pozīcijas ir apgrieztas.
MTP savienotāji ar krāsu{0}}kodētajiem taustiņiem un skaidri iezīmētām "A" un "B" pozīcijām šeit ir milzīgs palīgs. Pirms jebkādu savienojumu izveidošanas es vienmēr uzskicēju vai pārskatu visa kanāla polaritātes diagrammu. Kā norāda FS kopienas emuārs, nepareiza plākstera vada veida izmantošana jūsu izvēlētajai metodei ir garantēts veids, kā izveidot ne-strādājošu saiti. Ja plānošanas fāzē to pārbaudīsit vēlreiz,{5}}tas ietaupīs vairākas stundas pēc problēmu novēršanas.
Rūpīgi pārbaudiet katru saiti
Nekad neuzskatiet, ka saite ir laba tikai tāpēc, ka tā ir fiziski savienota. Visaptveroša pārbaude nav-apspriežama. Zelta standarts ir optiskā laika domēna reflektometra (OTDR) izmantošana kopā ar gaismas avotiem un jaudas mērītājiem. Tas nav tikai par eksāmena nokārtošanu; tas ir par veiktspējas bāzes izveidi kabeļu kalpošanas laikam.
Jums ir jāizmēra divi galvenie parametri: ievietošanas zudums (IL), kas ir signāla stiprums, kas tiek zaudēts saitē, un atgriešanās zudums (RL), kas mēra nevēlamus atstarojumus. Nozares standarti, piemēram, TIA{5}}568, nosaka ierobežojumus. Tipiskai MTP/MPO saitei maksimālais ievietošanas zudums parasti ir 0,5 dB. Es vienmēr pieprasu no instalētāja testa ziņojumu par katru saiti,{7}}šis dokuments ir jūsu veiktspējas pierādījums un ir nenovērtējams turpmākai diagnostikai. Turklāt uzgaļa gala virsmas pārbaude ar mikroskopu pēc uzstādīšanas ir labākā prakse, kas var atklāt ar neapbruņotu aci neredzamus uzstādīšanas bojājumus.
Pareizi sakārtojiet kabeļus
Augsta{0}}blīvuma statīvā slikta kabeļa pārvaldība ne tikai izskatās nekārtīga-, bet arī rada reālas veiktspējas un uzticamības problēmas. Spriegums no ciešiem līkumiem var palielināt vājināšanos, un saspiesti kabeļi var izraisīt neatgriezeniskus bojājumus. Es iesaku izmantot augsta-blīvuma paneļus ar bīdāmām paplātēm, kas ievērojami atvieglo piekļuvi un kabeļu izsekošanu.
Liekšanas rādiusa noteikums ir būtisks: saglabājiet minimālo liekuma rādiusu, kas ir vismaz 10 reizes lielāks par kabeļa ārējo diametru. Izmantojiet līkuma rādiusa aizsargus, īpaši ieejas un izejas punktos. Laba organizācija nodrošina arī pareizu gaisa plūsmu, novēršot iekārtu pārkaršanu. Visbeidzot, skaidri marķējiet katru kabeli un portu. Dažas minūtes, kas pavadītas marķēšanai, ietaupa stundas trakulīgās problēmu novēršanas sesijas laikā pulksten 2:00 TechLogix NetVision resursi bieži izceļ kabeļu pārvaldību kā darbības efektivitātes pamatelementu.
Ātri novērsiet izplatītas problēmas
Pat ar perfektu uzstādīšanu rodas problēmas. Visizplatītākais simptoms ir lielāks-nekā{2}}gaidāmais signāla zudums. Mana problēmu novēršanas mantra ir: "Vispirms notīriet, uzdodiet jautājumus vēlāk." Atkārtoti-iztīriet savienotājus abos galos-vairums problēmu ir tieši tur.
Ja zudums saglabājas, pārbaudiet, vai nav fizisku bojājumu: skrāpējumi uz uzgaļa vai, biežāk, saliektas vai salauztas vadošās tapas. Pārbaudiet, vai polaritāte ir pareiza jūsu sistēmai. Pārliecinieties, vai savienotājs ir pilnībā ievietots adapterī. Viena no MTP-stila savienotāju priekšrocībām ir tā, ka tie bieži ir paredzēti lauka atkārtotai{4}}pārtraukšanai. Ja šķiedra ir bojāta, dažkārt varat atkārtoti-nopulēt tās galu vietnē-, nevis nomainīt visu maģistrālo kabeli. Šo funkciju standarta MPO var nepiedāvāt.
Nākotnes jauninājumu plāns
Datu centram ir tikai jāaug. Viedā kabeļu stratēģija šodien ir saistīta ar rītdienas joslas platumu. Spēcīga pieeja ir izvietot a24 šķiedru MTP maģistrālo kabeļu sistēmano sākuma. Pat ja šodien izvietojat tikai 40G tīklus, šo 24 šķiedru maģistrāli var viegli sadalīt divās 12 šķiedru grupās 100G vai 400G lietojumprogrammām vēlāk, vienkārši nomainot kasetes vai moduļus savos ielāpu paneļos.
Investējiet ielāpu paneļos, kas atbalsta dažādus kasešu veidus (piemēram, 12-šķiedru vai 24-šķiedru). Šī modularitāte nozīmē, ka jūs varat uzlabot ātrumu uz vietas, neradot milzīgas izmaksas un traucējumus, kas saistīti ar pilnīgu atkārtotas kabeļu projektu. Tas ir klasisks gadījums, kad tērē nedaudz vairāk, lai vēlāk ietaupītu.
Regulāri uzturēt
Pasīvās šķiedras infrastruktūra bieži ir "iestatīta un aizmirsta", taču tā nedrīkst būt. Vienkāršs profilaktiskās apkopes grafiks novērš lielus pārtraukumus. Es iesaku vizuāli pārbaudīt un tīrīt kritiskos starpsavienojumu punktus ik pēc 6 līdz 12 mēnešiem vai jebkurā laikā, kad savienojums tiek pārtraukts. Saglabājiet žurnālu vai digitālu ierakstu par visiem testu rezultātiem, tīrīšanas datumiem un visām veiktajām izmaiņām.
Laika gaitā mehāniskās daļas nolietojas. Savienotāju vadošās tapas, skavas un aizbīdņi ir palīgmateriāli. Pārbaudiet tos pārbaužu laikā un nomainiet tos, ja tiem ir nodiluma pazīmes. Strukturētas apkopes rokasgrāmatas ievērošana, piemēram, infrastruktūras nodrošinātāju piedāvātās, nejaušās reakcijas pārvērš paredzamā, uzticamā procesā.
Apmāciet personālu par drošu apiešanos
Visbeidzot, nekas no tā nedarbojas bez apmācītiem cilvēkiem. Pareiza apiešanās ir prasme. Tehniķiem ir jābūt apmācītiem vienmēr rīkoties ar savienotājiem aiz ķermeņa, izmantot ESD aizsardzību, strādājot ar jutīgu aprīkojumu, un nekad nepieskarties uzgaļa galam-. Eļļas, kas nonāk saskarē ar ādu, var radīt pastāvīgus vājināšanās punktus.
Glabājiet neizmantotos savienotājus to aizsargapvalkos. Izveidojiet kultūru, kurā tīrīšanai un vāciņam ir nepieciešama papildu sekunde. Mana pieredze liecina, ka IA šajā apmācībā ir milzīgs, kas nodrošina mazāk kļūdu, ātrāku instalēšanu un ilgāku{2}}infrastruktūru.
Rezumējot, MTP/MPO izvietošanas apguve ir saistīta ar disciplīnu un tālredzību. Tajā apvienota stingra pamatprakses ievērošana-tīrīšana, testēšana, marķēšana-ar stratēģisku plānošanu turpmākai izaugsmei. Mācoties no nozares līderu izstrādātajām vadlīnijām un iestrādājot šīs-mācības, jūs varat izveidot šķiedru ražotni, kas ir ne tikai augsta-blīvuma, bet arī ļoti uzticama un gatava visam nākamajam.
