Produkta pārskats
OM5 šķiedru plākstera kabeļi tiek izmantoti, ja īsas-attiecības vairāku režīmu saitēm ir nepieciešama lielāka joslas platuma plānošana, skaidra kabeļa identifikācija un savietojamība ar mūsdienu optiskajiem raiduztvērējiem. Salīdzinot ar tradicionālajiem OM3 vai OM4 ielāpu vadiem, OM5 ir optimizēts plašākam viļņa garuma logam, padarot to piemērotu SWDM un BiDi{6}}pamatotiem migrācijas ceļiem atlasītajās datu centra lietojumprogrammās.

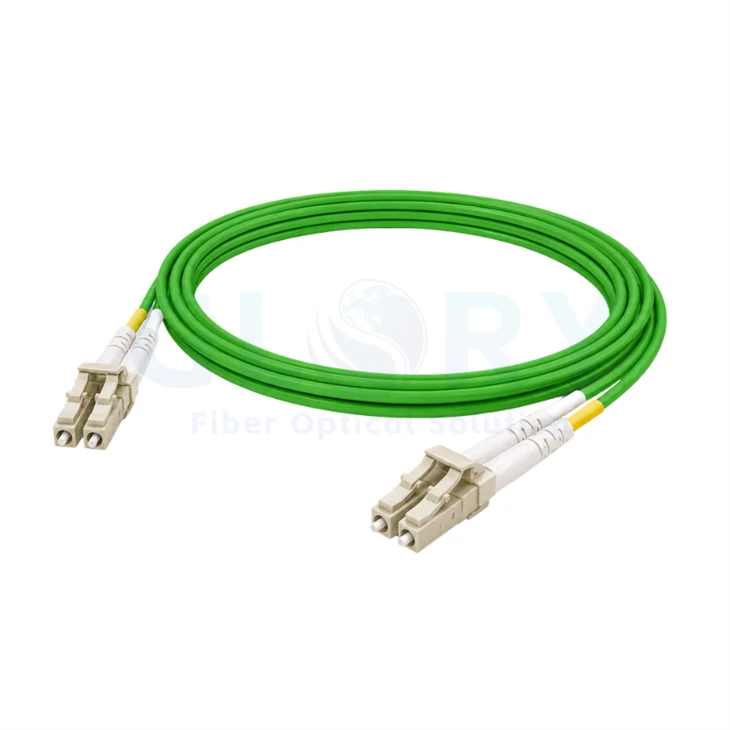

Šis LC–LC dupleksais džemperis ir piemērots slēdžu, optisko raiduztvērēju, šķiedru plāksteru paneļu, statīvu{0}}montētu korpusu un strukturētu kabeļu sistēmu pievienošanai. Tā laima zaļā apvalka palīdz uzstādītājiem ātri atšķirt OM5 saites no aqua OM3/OM4 vai dzeltenajiem OS2 kabeļiem pārpildītos skapjos.
Galvenās iezīmes
OM5 platjoslas daudzmodu šķiedra
Atbalsta īsu{0}}ātrdarbīgu-vairāku režīmu pārraidi un palīdz sagatavot kabeļu infrastruktūru SWDM-gataviem tīkla projektiem.
LC UPC dupleksais savienojums
Kompaktie LC dupleksie savienotāji ir piemēroti augsta{0} blīvuma paneļiem, SFP/SFP+/SFP28/QSFP pārtraukuma vidēm un aprīkojuma{3} sānu savienojumiem.
Zems{0}}optiskās veiktspējas zudums
Precīzi{0}}pulētas savienotāju gala virsmas palīdz samazināt ievietošanas zudumus un atbalsta stabilas optiskās saites blīvās statņu vidēs.
2,0 mm stingrs-buferēts kabelis
2,0 mm konstrukcija līdzsvaro elastību, maršrutēšanas ērtību un mehānisko aizsardzību skapja un plaukta-līmeņa lāpīšanai.
OFNR Riser{0}}Novērtēta jaka
Piemērots vertikāliem un no grīdas{0}}līdz{1}}grīdai iekštelpu kabeļu maršrutiem, kur stāvvada-nominālā liesmas veiktspēja ir nepieciešama saskaņā ar projekta specifikāciju.
Laima zaļā identifikācija
OM5 laima zaļā krāsa palīdz samazināt nepareizu ielāpu un atvieglo šķiedru veida identificēšanu ekspluatācijas un apkopes laikā.
Tehniskās specifikācijas
| Produkta veids | OM5 daudzmodu šķiedru plākstera kabelis |
|---|---|
| Savienotājs A | LC UPC Duplex |
| Savienotājs B | LC UPC Duplex |
| Šķiedras režīms | OM5 platjoslas daudzmodu šķiedra, 50/125 µm |
| Šķiedru skaits | 2 šķiedras, duplekss |
| Kabeļa diametrs | 2,0 mm |
| Kabeļa struktūra | Stingrs-buferēts abpusējais ielāpu kabelis |
| Jakas vērtējums | OFNR riser{0}}novērtēta jaka |
| Jakas krāsa | Laima zaļš |
| Ievietošanas zudums | Mazāks vai vienāds ar 0,3 dB tipiska standarta klase |
| Atgriešanās zaudējums | Lielāks vai vienāds ar 30 dB |
| Vājināšanās | Mazāks vai vienāds ar 3,5 dB/km pie 850 nm |
| Minimālais izliekuma rādiuss | 7,5 mm šķiedras serdes minimālais lieces rādiuss |
| Standarta garums | 1 m / 3 pēdas; pielāgoti garumi pieejami pēc pieprasījuma |
| Kopīgas lietojumprogrammas | Datu centra labošana, pārslēgšanās-uz-paneļa saitēm, uzņēmuma mugurkauls, telekomunikāciju telpa, SWDM-gatavs vairāku režīmu kabeļu savienojums |
Paredzēts īsas{0}}attiecības{1}}ātrdarbīgiem tīkliem
Kur OM5 ir jēga
- Datu centri, kas plāno 40 G/100 G vai turpmākus īslaicīgus{2}}jauninājumus
- Strukturēti kabeļu projekti, kas vēlas skaidru OM5 kabeļa slāni
- SWDM vai BiDi daudzmodu raiduztvērēju vides
- Blīvi statīvi, kuros priekšroka tiek dota LC dupleksajām saitēm, nevis paralēliem kabeļiem ar augstu šķiedru{0}}skaitījumu
Uzstādīšanas priekšrocības
- Viegla atpazīšana caur laima zaļu OM5 jaku
- Elastīga 2,0 mm kabeļu maršrutēšana plākstera paneļos un skapjos
- LC dupleksās formas faktors ietaupa vietu augsta{0}}blīvuma portos
- Rūpnīcas{0}}savienotāji samazina lauka pārtraukšanas darbu
OM5 pret OM4: atlases piezīmes
OM4 joprojām tiek plaši izmantots parastajām 10 G, 25 G, 40 G un 100 G īsa sasniedzamības daudzrežīmu saitēm. OM5 ir jāapsver, ja projektam īpaši nepieciešama platjoslas daudzmodu šķiedra, SWDM{8}}gatavs kabeļu savienojums vai skaidri nodalīts migrācijas slānis lielāka-ātruma daudzmodu plānošanai. Standarta SR raiduztvērēja saitēm pirms OM5 atlasīšanas vienmēr apstipriniet raiduztvērēja datu lapu, atbalstīto sasniedzamību, šķiedras veidu un kopējo saites budžetu.
Pasūtīšanas informācija
| Vienums | LC uz LC OM5 daudzmodu šķiedru plākstera kabelis |
|---|---|
| Savienotāja opcijas | LC-LC, LC-SC, LC-FC, LC-ST pieejams pēc pieprasījuma |
| Poļu tips | UPC standarts; citas pieejamās opcijas atkarībā no šķiedras režīma un savienotāja veida |
| Garuma opcijas | 1m, 2m, 3m, 5m, 10m vai pielāgots garums |
| Jakas iespējas | OFNR, OFNP, LSZH, PVC atkarībā no projekta prasībām |
| Iepakošana | Individuāla PE soma ar etiķeti; Projektu pasūtījumiem pieejama lielapjoma iepakošana |
| Pielāgošana | Var pielāgot garumu, etiķeti, apvalka veidu, savienotāju kombināciju un iepakojumu |
Kvalitātes kontrole
Beigt-sejas pārbaudi
Pirms nosūtīšanas tiek pārbaudītas savienotāju gala virsmas, lai samazinātu piesārņojumu, skrāpējumus un pulēšanas defektus.
Optiskā pārbaude
Katrs kabelis var tikt pārbaudīts attiecībā uz ievietošanas zudumu un atgriešanas zudumu atbilstoši klienta projekta prasībām.
Etiķete un izsekojamība
Produktu etiķetēs var būt norādīts garums, šķiedras veids, savienotāja veids, partijas numurs un klienta{0}}konkrēta projekta informācija.
Mūsu kvalitātes solījums
Visaptveroša 3 gadu garantija
Mēs pārliecinoši atbalstām visus mūsu produktus ar a3 gadu garantija. Mūsu īpašā pakalpojumu politika ir: viena gada laikā par kvalitātes jautājumiem mēs uzņemamies pilnu atbildību par preču atgriešanu; divu gadu laikā par nomaiņu; un trīs gadu laikā remontam.
Skaidrs un konkurētspējīgs MOQ
Mēs atzinīgi vērtējam gan izmēģinājuma, gan lielapjoma pasūtījumus. Mūsu standartsMinimālais pasūtījuma daudzums (MOQ) ir 50 vienības. Mēs arī piedāvājambezmaksas paraugi testēšanailai palīdzētu jums ar pārliecību novērtēt mūsu kvalitāti.
Ātra un uzticama loģistika
Mēs garantējam piegādi10 dienu laikāstandarta precēm. Mūsu loģistikas priekšrocības ietverrentablu pakalpojumu-no durvīm-līdz-lai jums vienkāršotu piegādi.
Mūsu fonds
Atbalstīja18 gadu pieredzeKopš 2008. gada mēs kontrolējam kvalitāti no mūsu pašu rūpnīcas, pieņemamOEM/ODMpieprasījumus un uzturētgatavs krājumsvairumtirdzniecībai. Mēs koncentrējamies uz optimāla līdzsvara nodrošināšanucena un kvalitātetieši uzgala klientiemvisā pasaulē.
Jūsu uzticība ir mūsu prioritāte. Sadarbojieties ar mums, lai iegūtu uzticamus optiskās šķiedras risinājumus, ko atbalsta skaidri solījumi.
